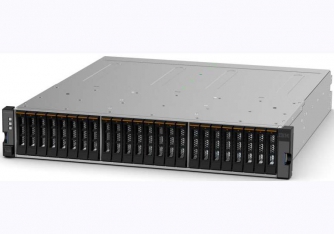

IBM Storwize V3500概述
?基于Storwize的創新架構設計，提供簡便性和易用性
?極為緊湊的封裝：區區2U空間最多可容納12個3.5”或24個2.5”驅動器
?每個控制器對通過2個主機接口卡提供8個8GbpsFC端口(可選)
?每個控制器對支持4個1Gbps iSCSI端口
?8 GB緩存(雙控制器)：鏡像、后備電池、降級至閃存
?軟件功能：精簡配置、單向數據遷移、Flashcopy(最大64個目標)
最多可容納24個驅動器，支持混合使用不同類型的驅動器(不支持SSD)：
?3.5英寸SAS NL：2 TB 和3 TB @ 7.2K rpm
?2.5英寸SAS：
146 GB, 300 GB @ 15K rpm
300 GB, 600 GB 和900 GB @ 10K rpm
500 GB, 1 TB @ 7.2K rpm SAS NL
IBM Storwize V3700概述

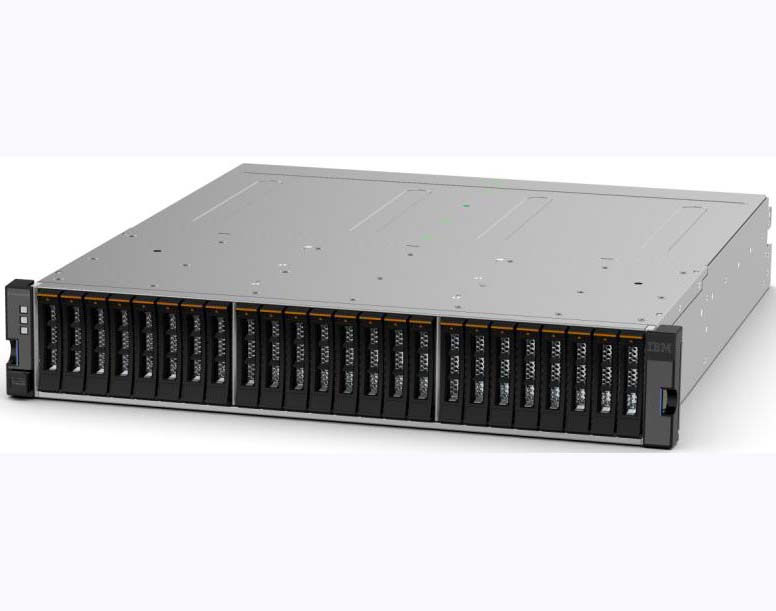

? 2U機柜中最多包含12個LFF（3.5英寸）或24個SFF（2.5英寸）驅動器

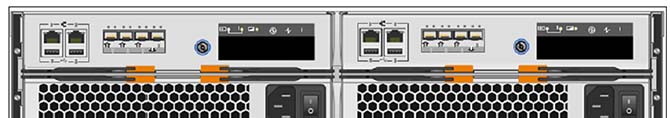

? 控制機柜：雙活控制器(Active/Active)
? 標配8 GB緩存（每控制器4 GB），可選擇升級到16 GB

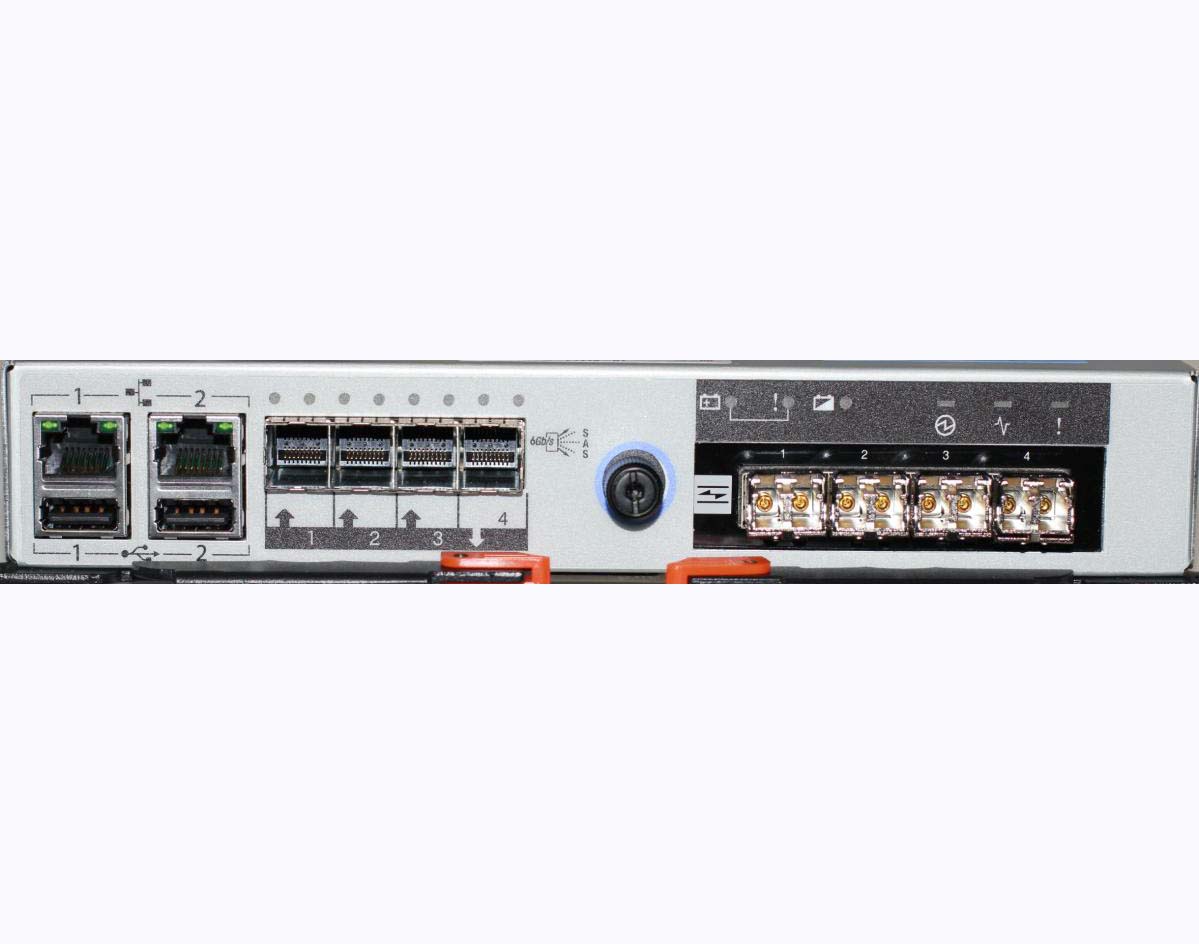

? 標配1Gb/s iSCSI主機端口，可選擇升級到8Gb/s FC或10Gb/s iSCSI/FCoE
? 擴展機柜：
IBM Storwize V3700概述
? 多達9個擴展機柜連接到一個控制機柜(7.3微碼開始)，最大240塊硬盤
? 在同一機柜中混合不同尺寸的驅動器和HDD/SSD
? 支持RAID 0、1、5、6和10(可以通過Capacity Magic來換算可用容量和裸容量)
? 冗余、可熱插拔組件（例如電源和風扇等）
? 包含F(xiàn)lashCopy許可（默認最多64個FlashCopy目標）
Storwize V3000驅動器選件
小型（SFF，2.5英寸）HDD | 15000 RPM | 146GB、300GB SAS |
| 10000 RPM | 600GB、900GB、1.2TB SAS |
| 7200 RPM | 1TB近線SAS |
小型（SFF，2.5英寸）SSD
(僅V3700支持SSD選項） |
200GB、400GB、800GB E-MLC SAS |
大型（LFF，3.5英寸）HDD
|
7200 RPM |
2TB、3TB、4TB近線SAS |

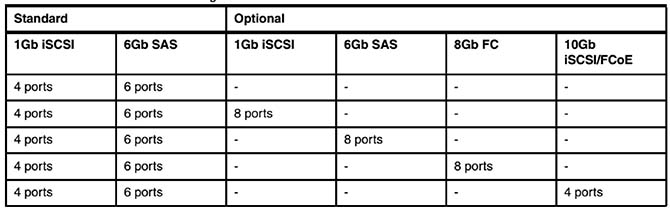

V3700支持FC/iSCSI/FCoE/SAS多種連接方式

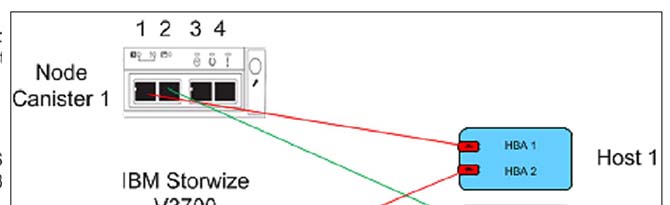

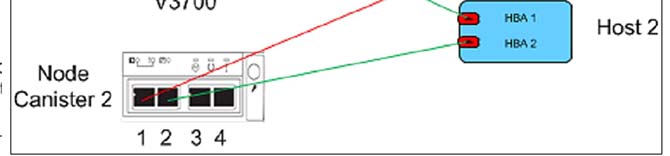

通過FC連接到主機示意圖（通過交換機或直連）
TIPS:

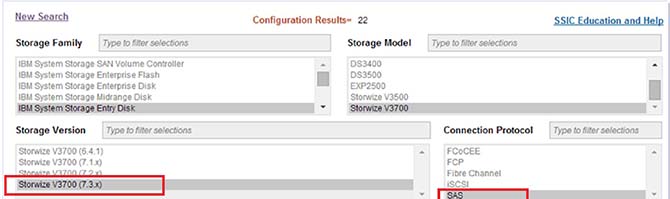

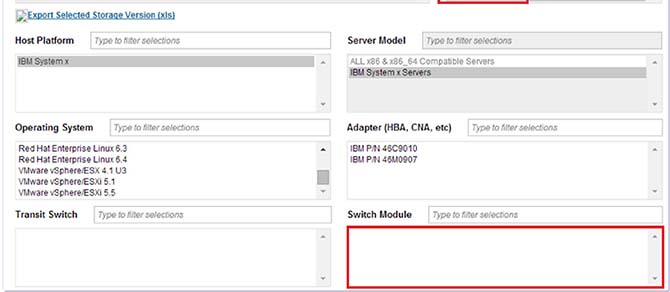

1. 請到SSIC去確認某一個連接組合方式(特別是直連的情況)是否被IBM官方支持
2. 如果某個連接方式不在SSIC中，需要提交RPQ
通過SAS連接到主機(僅支持直連)
Storwize V3700性能參考
在入門級磁盤陣列中有著出色的性能
第三方測試SPC-1: 32500 IOPS
Up to 21,000 IOPS for “database-like” 70/30 R/W workload
RAID-5 Performance Comparison
V7000 – 240x 15K V3700 – 120x 15K DS3500 – 96x 15K |
Storwize V7000 |
Storwize V3700 |
DS3500 |
| Cache Reads (IOPs) | 900,000 | 280,000 | 140,000 |
| Disk Reads (IOPs) | 110,000 | 40,000 | 30,000 |
| Disk Writes (IOPs) | 24,000 | 9,000 | 7,500 |
| Disk 70/30 (IOPs) | 55,000 | 21,000 | 19,000 |
| Cache Reads(MB/s) | 5,500 | 3,300 | 2,500 |
| Disk Reads (MB/s) | 4,000 | 1,990 | 1,950 |
Disk Writes (MB/s) (cache mirrored) | 2,200 | 6,500 | 500 |
V3700在同步/異步復制方面的兼容性
